EIGRP
1. EIGRP *장애 발생시 장애 극복 능력이 뛰어나다.*
EIGRP(Enhanced Interior Gateway Protocol)
- Rapid convergence를 지원한다.
- Rapid convergence를 위해 DUAL(Diffusing Update Algorithm)을 이용한다.
- Metric factor : Bandwidth, Delay를 이용한다.
- Reliability(신뢰도), Load(부하), MTU(Maxium Transmission Unit)
- CISCO 전용 이었으나 표준화 되었다. (IGRP는 단종)
- Routing info 전달에 BW가 최소화되어있다.
- Mulcast(224.0.0.10)를 이용한다.
Neighbor
- 동일 AS내에 동일 K상수를 갖는 Router들로 Routing info를 나눈다.
- 주기적으로 Routing table을 전송한다.
- 맨 처음 neighbor을 맺을 때 모든 routing 정보를 교환하고 이후 변경된 정보만 교환한다.
- 정상적인 경우 hello 패킷만 교환한다.
- 패킷의 종류 : hello, update, query, replay, ACK
2. Metric

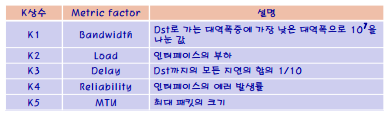

K상수
- K상수는 아래 방정식의 상수로 각 메트릭 요소에 대한 비중에 차등을 주어 적용하기 위해 사용한다.
(K1*BW + (K2*BW)/(256‐load) + K3*delay)*256*(K5/(Reli+K4))
- Default (K1=K3=1, K2=K4=K5=0)값을 적용한 EIGRP의 메트릭
EIGRP Metric = (K1*BW + K3*delay) * 256
2. Metric
EIGRP가 목적지 까지 비용을 계산한 것
- IGRP 메트릭과 동일한 개념
- 다만 더 세부적인 표현을 위해 IGRP 메트릭에 256을 곱해서 표현
기본적인 Metric 계산
- BW는 목적지 까지 경로 중 가장 낮은 대역을 사용한다.
- bandwidth : kbs
- BW = (10^7/banwidth) * 256
- Delay는 경로 까지의 모든 지연을 합한 값이다.
- delay : μs(micro‐second), usec로 표기, 1/1,000,000(백만분의1초)
- 모든 지연의 합을 10으로 나누고 256을 곱한 값
- Delay = (sum(delay)/10)*256

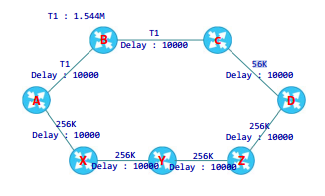

a -> b -> c ->d
BW : 45714285
Delay : 768000
46,482,285
a -> x -> y -> z -> d
BW : 10000000
Delay : 1024000
11,024,000
2. EIGRP 설정
1. EIGRP AS 설정
router eigrp [AS#]
ex) router eigrp 100
2. 각 인터페이스의 네트워크 등록
network [네트워크 주소] [와일드마스크]
ex) network 192.168.10.0 0.0.0.255
ex) network 192.168.10.1 0.0.0.0
ex) network 192.168.10.1
ex) network 192.168.0.0 0.0.255.255
ex) network 0.0.0.0
3. EIGRP 설정 ‐ 환경

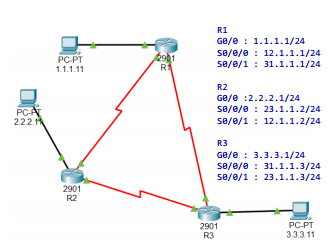

EIGRP 설정 ‐ R1
R1(config)# router eigrp 100
R1(config‐router)# network 1.1.1.1 0.0.0.0
R1(config‐router)# network 12.1.1.1 0.0.0.0
R1(config‐router)# network 31.1.1.1 0.0.0.0
R1(config‐router)# do show ip route
......
2.0.0.0/24 is subnetted, 1 subnets
D 2.2.2.0/24 [90/2170112] via 12.1.1.2, 00:00:28, Serial0/0/0
3.0.0.0/24 is subnetted, 1 subnets
D 3.3.3.0/24 [90/2170112] via 31.1.1.3, 00:00:21, Serial0/0/1
12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 12.1.1.0/24 is directly connected, Serial0/0/0
L 12.1.1.1/32 is directly connected, Serial0/0/0
23.0.0.0/24 is subnetted, 1 subnets
D 23.1.1.0/24 [90/2681856] via 12.1.1.2, 00:00:28, Serial0/0/0
[90/2681856] via 31.1.1.3, 00:00:21, Serial0/0/1
31.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 31.1.1.0/24 is directly connected, Serial0/0/1
L 31.1.1.1/32 is directly connected, Serial0/0/1- R2, R3도 동일하게 설정한다.
패시브인터페이스 설정
R1(config)# router eigrp 100
R1(config‐router)# passive‐interface g0/0
R1(config‐router)# do show run
......
router eigrp 100
passive‐interface GigabitEthernet0/0
network 1.1.1.1 0.0.0.0
network 12.1.1.1 0.0.0.0
network 31.1.1.1 0.0.0.0
......
4. EIGRP 확인 – neighbor table
R1# show ip protocols
Routing Protocol is "eigrp 100 "
......
Redistributing: eigrp 100
EIGRP‐IPv4 Protocol for AS(100)
Metric weight K1=1, K2=0, K3=1, K4=0, K5=0
NSF‐aware route hold timer is 240
Router‐ID: 1.1.1.1
......
Automatic Summarization: disabled
Automatic address summarization:
Maximum path: 4
......
Routing Information Sources:
Gateway Distance Last Update
12.1.1.2 90 20703
31.1.1.3 90 27688
Distance: internal 90 external 170
4. EIGRP 확인 – topology table
R1# show ip eigrp topology
......
P 1.1.1.0/24, 1 successors, FD is 2816
via Connected, GigabitEthernet0/0
P 2.2.2.0/24, 1 successors, FD is 2170112
via 12.1.1.2 (2170112/2816), Serial0/0/0
P 3.3.3.0/24, 1 successors, FD is 2170112
via 31.1.1.3 (2170112/2816), Serial0/0/1
P 12.1.1.0/24, 1 successors, FD is 2169856
via Connected, Serial0/0/0
P 23.1.1.0/24, 2 successors, FD is 2681856
via 12.1.1.2 (2681856/2169856), Serial0/0/0
via 31.1.1.3 (2681856/2169856), Serial0/0/1
P 31.1.1.0/24, 1 successors, FD is 2169856
via Connected, Serial0/0/1
R1# show ip eigrp neighbor
IP‐EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 12.1.1.2 Se0/0/0 13 00:07:48 40 1000 0 7
1 31.1.1.3 Se0/0/1 12 00:07:41 40 1000 0 14

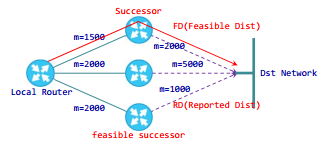

5. EIGRP ‐ DUAL
1. 네이버로 부터 받은 각각의 경로를 확인한다.
2. successor/feasible successor 경로를 결정한다.
3. successor에 문제가 생기면 feasible successor를 이용한다.
4. feasible successor가 없으면 새로운 successor를 찾는다.

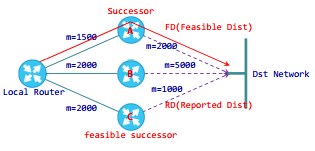

분산 부하
- 다중 경로의 FD와 메트릭이 동일할 경우 라우터는 두 경로를 모두 사용한다.
- 단 Feasible successor에 대해서만 제공한다.
- Variance 값을 이용 조정 가능하다.
- FD*variance > Feasible success's FD
Serial interface 확인 및 조절
show interface [interface명]
ex) show int s0/0/0
bandwidth [##]
ex) bandwidth 512
- kbps 단위
delay [##]
ex) delay 1999
- 십만분에 1초단위, 화면 출력은 백만분에 1초이므로 주의한다.
R1# show int s0/0/0
Serial0/0/0 is up, line protocol is up (connected)
Hardware is HD64570
Internet address is 192.168.11.1/24
MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,
reliability 255/255, txload 1/255, rxload 1/255
......
R1# conf t
R1(config)# int s0/0/0
R1(config‐if)# bandwidth 512
R1(config‐if)# delay 1999
R1(config‐if)# do show int s0/0/0
Serial0/0/0 is up, line protocol is up (connected)
Hardware is HD64570
Internet address is 192.168.11.1/24
MTU 1500 bytes, BW 512 Kbit, DLY 19990 usec,
reliability 255/255, txload 1/255, rxload 1/255
......

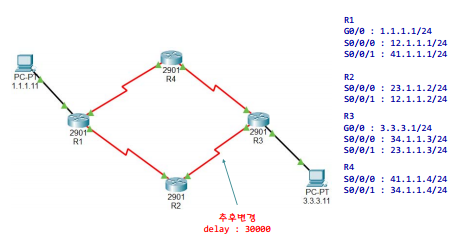

R2‐R3 라인 변경 전
R1# show ip eigrp topology
......
P 1.1.1.0/24, 1 successors, FD is 2816
via Connected, GigabitEthernet0/0
P 3.3.3.0/24, 2 successors, FD is 2682112
via 12.1.1.2 (2682112/2170112), Serial0/0/0
via 41.1.1.4 (2682112/2170112), Serial0/0/1
P 12.1.1.0/24, 1 successors, FD is 2169856
via Connected, Serial0/0/0
P 23.1.1.0/24, 1 successors, FD is 2681856
via 12.1.1.2 (2681856/2169856), Serial0/0/0
P 34.1.1.0/24, 1 successors, FD is 2681856
via 41.1.1.4 (2681856/2169856), Serial0/0/1
P 41.1.1.0/24, 1 successors, FD is 2169856
via Connected, Serial0/0/1...... - 3.3.3.0/24로의 successor가 2개로 모든 경로의 다음 홉의 라우터가 successor이다.
feasible successor가 없다.
R2‐R3 라인 delay : 30000으로 변경
R2# show int s0/0/0
......
Serial0/0/0 is up, line protocol is up (connected)
Hardware is HD64570
Internet address is 192.168.23.2/24
MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,
......
R2(config)# int s0/0/0
R2(config‐if)# delay 3000
......
R2# show int s0/0/0
......
Serial0/0/0 is up, line protocol is up (connected)
Hardware is HD64570
Internet address is 23.1.1.2/24
MTU 1500 bytes, BW 1544 Kbit, DLY 30000 usec,
R2‐R3 라인 delay : 30000으로 변경 후
R1# show ip eigrp topology
......
P 1.1.1.0/24, 1 successors, FD is 2816
via Connected, GigabitEthernet0/0
P 3.3.3.0/24, 1 successors, FD is 2682112
via 41.1.1.4 (2682112/2170112), Serial0/0/1
via 12.1.1.2 (2938112/2426112), Serial0/0/0
P 12.1.1.0/24, 1 successors, FD is 2169856
via Connected, Serial0/0/0
P 23.1.1.0/24, 1 successors, FD is 2937856
via 12.1.1.2 (2937856/2425856), Serial0/0/0
via 41.1.1.4 (3193856/2681856), Serial0/0/1
P 34.1.1.0/24, 1 successors, FD is 2681856
via 41.1.1.4 (2681856/2169856), Serial0/0/1
P 41.1.1.0/24, 1 successors, FD is 2169856
via Connected, Serial0/0/1 - 3.3.3.0/24로의 successor가 1개로 바뀌었지만 사용 경로는 2개 경로를 모두 사용한다. 즉
FD가 2682112보다 큰 12.1.1.2 경로의 라우터가 feasible successor가 된다.
